Техкарта по укладке гибкой черепицы

Вот, как и просили, техкарта укладки гибкой черепицы. Эта статья – логическое дополнение Укладка гибкой черепицы. По представленной техкарте по укладке черепицы можно ложить не только Katepal, но и битумную черепицу от других производителей, например, Tegola. NBP, и т. д. Если будут еще вопросы пишите снизу в комментариях.

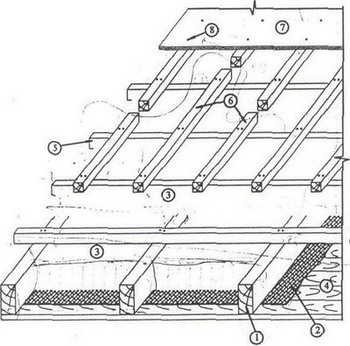

Вентилируемая кровельная конструкция для жилого подкровельного пространства

Вентилируемая кровельная конструкция для жилого подкровельного пространства "жилая мансарда"

1 - стропильная балка;

2 - парозащита;

3 - утеплитель;

4 - подшивка кровли;

5 - контрбрус 50х50мм, устанавливаемый поперек стропил с шагом 0,5м для укладки дополнительного слоя утеплителя, что позволяет исключить "мостики холода";

6 - контрбрус 50х50мм, устанавливаемый вдоль стропил с шагом 0,3 / 0,5м (соответственно под фанеру / шпунтованную доску) для обеспечения необходимого вентиляционного зазора между обрешеткой и утеплителем. Для организации единой вент. камеры и уменьшения количества аэраторов в брусках через 1,5 - 2,0м в шахматном порядке, пишет Инфобуд, делаются разрывы ~50-100мм.

7 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5мм, доска шпунтованная, обрезная толщиной от 25мм, ориентированная стружечная плита;

8 – гвозди

Техкарта по укладке гибкой черепицы

Техкарта по укладке мягкой черепицы

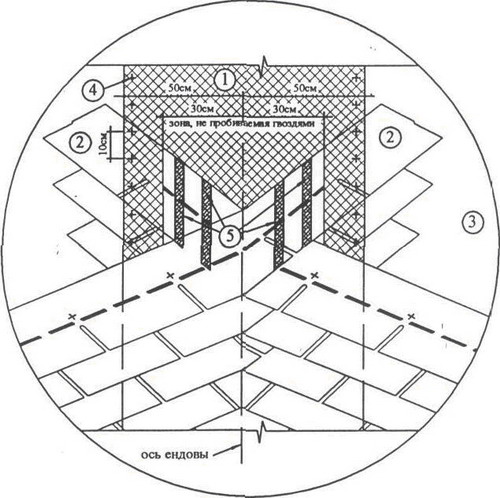

Укладка ендовой битумной черепицы (по принципу

Укладка ендовой битумной черепицы (по принципу "косички")

1 - гидроизоляционная мембрана;

2 - ряды, отрезанные по грани;

3 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5мм, доска шпунтованная, обрезная толщиной от 25мм, ориентированная стружечная плита LP OSB 3;

4 - фиксирующий гвоздь;

5 – битумный клей

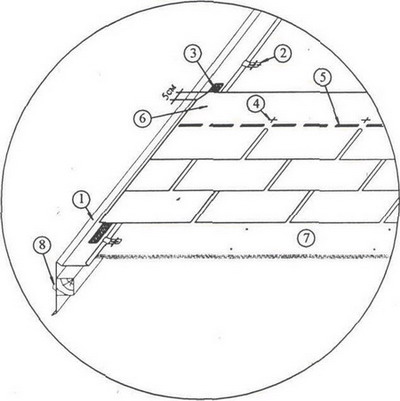

Установка фронтонного фартука



Установка фронтонного фартука

1 - фронтонный фартук;

2 - фиксирующий кляммер (шаг установки 30см);

3 – битумный клей;

4 - фиксирующий гвоздь;

5 - битумная липкая полоса;

6 - выкроенный лист битумной черепицы (угол срезается под 60 град.);

7 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5мм, доска шпунтованная, обрезная толщиной от 25мм, ориентированная стружечная плита LP OSB 3;

8 - саморез с защитным декоративным колпачком

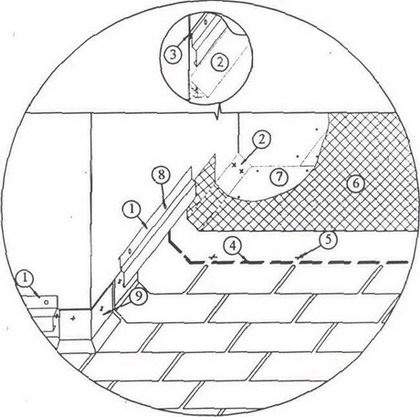

Установка фартуков примыкания гибкой кровли к стене (трубе)

Установка фартуков примыкания гибкой кровли к стене (трубе)

1 - фартук примыкания кровли к стене;

2 - клиновидный брусок;

3 - герметик силиконовый;

4 - битумная липкая полоса;

5 - фиксирующий гвоздь;

6 - гидроизоляционная мембрана;

7 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5мм, доска шпунтованная, обрезная толщиной от 25мм, ориентированная стружечная плита LP OSB 3;

8 - саморез;

9 - выкроенный элемент, закрывающий угол
