Програма САПФІР дозволяє архітекторові виконувати
проектування найрізноманітніших об'єктів: котеджі, багатоповерхові будинки,
споруди довільного призначення.
Проектувальник працює в звичних термінах реальних
конструкцій: він створює стіни (в т.ч. криволінійні), покрівлі (в т.ч. складної
конфігурації), колони, балки, перекриття, сходи і т.п. Крім того, в його
арсеналі є вільні форми: піраміди, призми, різні поверхні,
включаючи гіперболічні параболоїди.
САПФІР пропонує природну для об'єктів будівництва
поверхову організацію моделі. Дозволяє копіювати елементи і цілі поверхи,
переносити об'єкти з поверху на поверх, повертати конструкції і породжувати їх
симетричні копії. Можна тиражувати елементи і групи елементів шляхом
копіювання вздовж заданого напряму або по колу.
Створення елементів і їх редагування виконуються
графічними засобами, за допомогою миші. При цьому пропонується безліч
інструментів, що забезпечують високу точність геометричних побудов в
просторі. Програма дозволяє легко вловлювати характерні точки, немов під
лінійку, переміщати об'єкти вздовж специфічних ліній, отримувати перпендикуляри,
дотичні, продовження дуг і ін Прямокутні і радіальні сітки
координаційних осей, що позначаються на планах поверхів відповідно ГОСТ
21.101-97, дозволяють реалізувати класичні схеми прив'язок в будівництві.
Налаштовувана метрична сітка в просторі моделі, автоматично
позиціонується в площині побудови, істотно спрощує роботу.

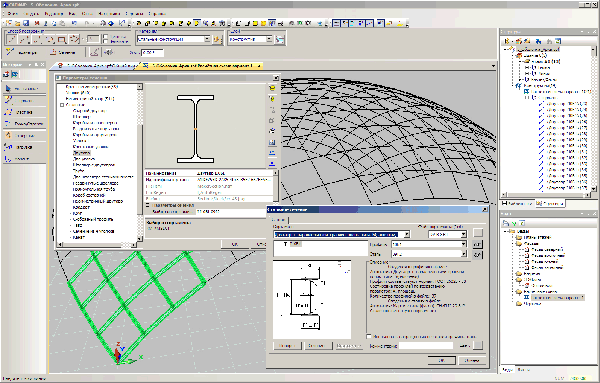

Кожен елемент в САПФІР наділений цілим рядом параметрів. Крім
геометричних характеристик, визначаються матеріал, шар і спосіб інтерпретації
при міцності розрахунку. Для стін, перекриттів і покрівлі в якості матеріалів
можуть використовуватися багатошарові конструкції. Користувач може також забезпечувати
об'єкти додатковими параметрами. Редагування параметрів - це ще один
спосіб впливу на модель. Так, наприклад, можна скорегувати товщину,
висоту і кут нахилу стіни, не змінюючи її прив'язки до осьової лінії. Аналогічно
можна змінити параметри перетину колони або балки, розміри і прив'язки віконних
отворів і багато іншого.
Елементи моделі можуть надавати взаємний вплив один на
друга. Так, наприклад, покрівля може визначати підрізування стін по висоті. Стіни
можуть дотягуватися до сусідніх стін або усікається ними. Автоматична підрізка
стін виконується динамічно в процесі побудови або за спеціальною команді.
При пересіченнях стін автоматично враховується їх матеріал. Це особливо
допомагає при моделюванні багатошарових стін, що складаються з декількох шарів
різних матеріалів, дозволяючи отримувати коректні штрихування в перерізах.

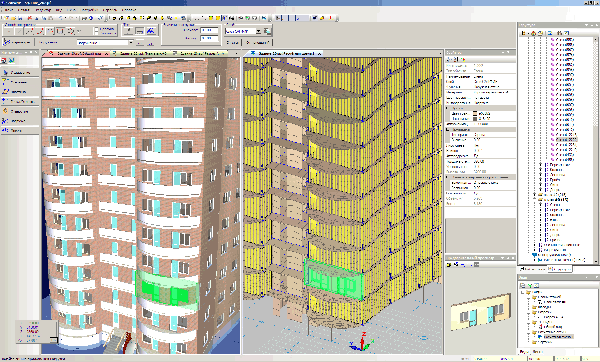

Проектований об'єкт можна спостерігати одночасно в декількох
видах і легко переходити від одного виду до іншого, вносячи необхідні зміни в
проект. При цьому на плані, в перспективі і в аксонометрії програма
надає повний набір інструментів редагування моделі. Побудови та
прив'язки однаково ефективно працюють на плані, в аксонометрії і навіть на
перспективних проекціях!
Просте і наочне управління проекціями забезпечує
комфортну навігацію в віртуальному просторі проектованого об'єкта.
Досить легкого руху мишею - і ми плавно переходимо до потрібного ракурсу.
Слід зазначити, що вибір або корекція ракурсу може відбуватися в процесі
побудови або редагування, не перериваючи його.
Модель може бути зображена різними способами, в тому
числі, в реальних текстурах матеріалів. Регульоване освітлення сцени посилює
сприйняття обсягу. При цьому візуалізація зберігає весь свій динамізм,
необхідний для ефективної роботи.
Програма вміє будувати плани, фасади і розрізи по заданій
площині. Штрихування матеріалів в перерізах, в тому числі, для багатошарових стін
виконуються відповідно ГОСТ 2.306-68. Все редакції моделі, на якому б вигляді
вони не були зроблені, автоматично відтворюються на всіх інших видах,
включаючи розрізи. Однак можна наносити характерні позначення (розміри,
написи, лінії й штрихування), прив'язані до конкретного виду, і вони будуть приховані
в 3D і на інших проекціях.
Будь-який вид можна помістити на лист креслення в заданому масштабі.
При цьому він продовжує "відстежувати" зміни в моделі. Тому внести правки в
проект можна на будь-якому етапі, навіть, коли креслення уже скомпоновані. Їх
актуальність буде відновлена ??автоматично.
Механізм управління шарами моделювання дозволяє створювати
користувальницькі комбінації шарів і індивідуально керувати видимістю кожного
шару в кожній комбінації. Кожен вид може бути співвіднесений з певною
комбінацією шарів, що дозволяє ефективно працювати з важливими групами
об'єктів.
Програма може розрахувати обсяги і масу матеріалів
конструкцій, площі та обсяги приміщень і видати інформацію по поверхах і по
проекту в цілому. Можна також отримати приблизну вартість матеріалів, виходячи з
заданих орієнтовних цін.
САПФІР дозволяє сформувати креслярські листи з використанням
форматів, встановлених ГОСТ 2.301-68. При підготовці креслень враховуються
специфічні настройки. Окремо визначаються одиниці виміру для лінійних
розмірів і для висотних відміток. Можна налаштувати розмір і вид стрілок,
використовувати зарубки, задати розміри і накреслення шрифтів для текстових
позначень. При цьому беруться до уваги масштаб вигляду і формат креслення.
Листи креслень можуть забезпечуватися рамочками і основними написами по формі
згідно ГОСТ 2.104-68. Користувач може наносити на креслення додаткові
лінії, написи і штрихування, довільно компонувати кілька видів моделі на
кожному аркуші креслення.
Програма дозволяє користувачеві легко налаштовувати зовнішній вигляд
інтерфейсу, розміщення вікон і багато інших параметрів, що визначають її
функціонування.
Програма САПФІР побудована за принципами відкритої архітектури.
Це означає, що у користувача є доступ до ядра САПФІР допомогою OLE
інтерфейсів. Більшість об'єктів програми надають такі інтерфейси.
Завдяки цьому можна розширювати функціональність комплексу, самостійно
дописуючи додаткові програми формування, редагування та обробки
моделі. Такі доповнення можуть бути реалізовані, наприклад, у вигляді HTML сторінок,
завантажуються в САПФІР. При цьому доступ до об'єктів САПФІР відбувається
безпосередньо з JScript або VBScript сценаріїв. З використанням цієї
технології, зокрема, реалізовані процедури формування моделей
параметричних об'єктів, таких як, вікна, двері, сходи, перерізи стрижневих
елементів (балок, колон), основні написи для оформлення креслень і т.п.
Завдяки цьому можливе розширення спектра модельованих конструкцій сторонніми
розробниками, в т.ч. самими користувачами.
САПФІР вміє працювати в тісній взаємодії з іншими
програмами. Особливо, з програмами міцнісних розрахунків МОНОМАХ-САПР та
ЛІРА-САПР. Моделі об'єктів, створені в програмі МОНОМАХ-САПР, можуть
передаватися в програму САПФІР для подальшого редагування, доповнення
нестандартними просторовими елементами: куполами, похилими стінами і т.п.

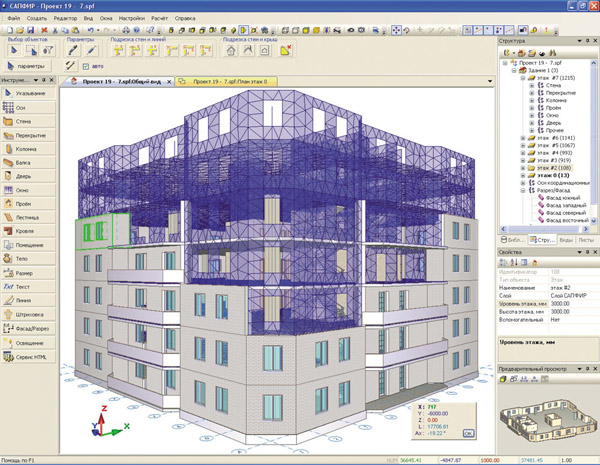

САПФІР формує аналітичну модель, яка служить основою для формування
розрахункової схеми в програмі ЛІРА-САПР. При формуванні аналітичної моделі
враховується матеріал конструктивних елементів: для багатошарових конструкцій
визначається положення несучого шару. Особливий режим візуалізації дозволяє
спостерігати аналітичну модель в ході редагування. Це дозволяє домогтися її
максимальної коректності. Розрахункова модель, що отримується з програми ЛІРА-САПР,
може візуалізуватися в САПФІР спільно з архітектурної моделлю. Такі
можливості сприяють підвищенню якості розрахункових схем, їх адекватності
проектованої конструкції.
Програма САПФІР добре оснащена для інтерграції в програмні
комплекси з іншими САПР. Зокрема, за допомогою файлового експорту /імпорту в
відомих форматах можна вирішувати наступні завдання:
IFC (Industrial Foundation Class) формат подання
архітектурного об'єкта забезпечує можливість продовжити в САПФІР роботу над
проектами, розпочату в програмах Allplan, ArchiCAD, Architectural Desktop,
Bentley, Revit, Tekla та ін Або за допомогою експорту передати моделі САПФІР в
перераховані програми.
DWG і DXF формати подання креслень і тривимірних моделей
дозволяють використовувати результати проектування в програмах AutoCAD,
IntelliCAD, ZWCAD як підкладку, «підняти» в 3D, застосувати при побудові
моделі для розрахунків на міцність.
Імпорт файлів VCK дозволяє візуалізувати в просторі
проектованого об'єкта модель розміщення силового електрообладнання та
кабельну розводку, виконану засобами ПК ЕЛЬФ.
DXF файли креслень і тривимірних моделей можуть бути
сформовані в САПФІР для передачі в AutoCAD, IntelliCAD, ZWCAD та інші
програми.
3DS і POV експорт дозволяє використовувати такі візуалізатори,
як 3DStudio і POV-Ray, для ренедерінга зображень проектів, виконаних
засобами САПФІР.
Імпорт файлів 3DS, STL, MSH, MESH дозволяє насичувати проекти САПФІР моделями
елементів антуражу, створеними засобами популярних мешеров і тривимірних
редакторів.
ЩО ДАЄ САПФІР?
Потужні і зручні інструменти графічного побудови та
редагування параметричних 3D моделей.
Широкий спектр інтуїтивно керованих прикладних типів
параметричних об'єктів таких, як: стіна, вікно, двері, колона, балка,
перекриття, отвір, сходи, покрівля, штрихування, приміщення, позначення.
Можливість отримувати плани поверхів, розрізи і фасади на основі
єдиної тривимірної моделі будівлі, що забезпечує повну відповідність видів і
виключає механічні креслярські помилки.
Оформлення креслень, позначення розмірів, висотних відміток,
радіусів, діаметрів, нанесення штрихувань і написів з урахуванням вимог СПДС.
Коректну і адекватну (з урахуванням положення несучого шару багатошарових
конструкцій) аналітичну модель для побудови розрахункової схеми, що дозволяє
виконувати розрахунки на міцність і аналіз конструкцій в ПК ЛІРА-САПР.
Гнучкий інтерфейс і широкі можливості налаштувань та розвитку на
базі відкритої архітектури, призначених для користувача сценаріїв та підтримки OLE
інтерфейсів.
|
