ЖЕЛЕЗОБЕТОН

Особенности заводского производства

При проектировании железобетонных элементов предусматривают возможность высокопроизводительного изготовления их на специальных заводах и удобного монтажа на строительных площадках путем выбора оптимальных габаритов, экономичных форм сечения, рациональных способов армирования. Конструктивное решение элементов и технология заводского изготовления находятся в тесной взаимосвязи. Элементы, конструкция которых допускает их массовое изготовление на заводе или на полигоне с использованием высокопроизводительных машин и механизмов без трудоемких ручных операций, являются технологичными. Производство сборных железобетонных элементов ведется по нескольким технологическим схемам.

Конвейерная технология.

Элементы изготовляют в формах, установленных на вагонетках и перемещаемых по рельсам конвейера от одного агрегата к другому. По мере передвижения вагонетки последовательно выполняют необходимые технологические операции: установку арматурных каркасов, натяжение арматуры предварительно напряженных элементов, установку вкладышей-пустотообразователей для элементов с пустотами, укладку бетонной смеси и ее уплотнение, извлечение вкладышей, термовлажностную обработку изделия для ускорения твердения бетона. Все формы-вагонетки перемещаются с установленным принудительным ритмом. Высокопроизводительная конвейерная технология применяется на крупных заводах при массовом выпуске элементов относительно малой массы.

Поточно-агрегатная технология.

Технологические операции производят в соответствующих отделениях завода, а форма с изделием перемещается от одного агрегата к другому кранами. Технологический ритм перемеще-ния форм заранее не установлен и не является принудительным.

Стендовая технология.

Ее особенность состоит в том, что изделия в процессе изготовления и тепловой обработки остаются неподвижными, а агрегаты, выполняющие необходимые технологические операции, перемещаются вдоль неподвижных форм. Стенды оборудованы передвижными кранами, подвижными бетоноукладчиками, а также вибраторами для уплотнения бетонной смеси. Элементы изготовляют в гладких или профилированных формах (матрицах или кассетах). По стендовой технологии изготовляют крупноразмерные и предварительно напряженные элементы промышленных зданий (фермы, Калки покрытий, подкрановые балки, колонны и др.). При изготовлении плит перекрытий и панелей стен гражданских зданий широко применяется кассетный способ. Элементы изготовляют на неподвижном стенде в пакете вертикальных металлических кассет, вмещающем одновременно несколько панелей. Сборка и разборка кассет механизированы. Арматурные каркасы размером на панель устанавливают в отсеках кассеты. Бетонирует подвижной бетонной смесью, подаваемой пневматическим транспортом по трубам. Благодаря формованию изделий в вертикальном положении поверхность плит и панелей получается ровной и гладкой. При вибропрокатном способе плиты перекрытий и панели стен изготовляют на непрерывно движущейся ленте, гладкая или рифленая поверхность которой служит формой изделия. После укладки арматурного каркаса бетонная смесь, поданная на ленту, вибрируется и уплотняется с помощью расположенных сверху валков. Последовательно прокатываемые изделия, укрытые сверху и подогреваемые снизу, за время перемещения по ленте (в течение нескольких часов) набирают необходи-мую прочность и после охлаждения на стеллажах транспортируются на склад готовой продукции. Технологические операции подчинены единому ритму — скорости движения формующей ленты. Изготовить весь комплекс сборных изделий, необходимых для возведения здания, по одной технологической схеме нельзя. Поэтому на заводах сборных железобетонных изделий одновременно используют несколько технологических схем. Разработка новых прогрессивных конструкций в ряде случаев вызывает необходимость совершенствования технологической схемы или создания новой технологии, что, в свою очередь, может потребовать определенного приспособления конструкции к технологическим требованиям.

Средняя плотность железобетона

Средняя плотность тяжелого железобетона при укладке бетонной смеси с вибрированием равна 2500 кг/м3, при укладке бетонной смеси без вибрирования — 2400 кг/м3. При значительном содержании арматуры (свыше 3%) плотность железобетона определяют как сумму масс бетона и арматуры в 1 м3 объема конструкции. Средняя платность легкого железобетона определяется так же, как сумма масс бетона и арматуры в 1 м3 объема конструкции.

Рисунки изделий из железобетона

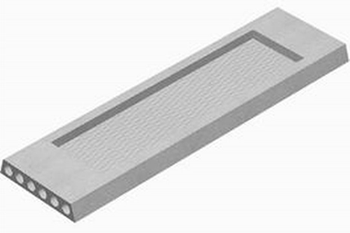

1. ЖБИ плиты перекрытия

2. Плита дорожная ПДН (плита дорожная напряженная)

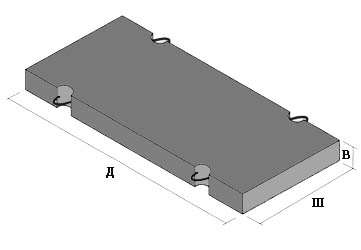

3. ЖБИ плиты дорожные

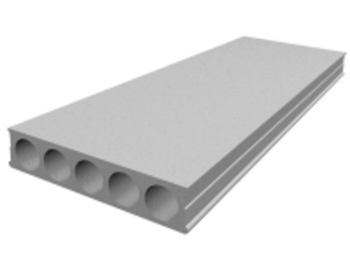

4. ЖБИ перекрытия
